Herstellung hochpräziser Mehrlagenpreforms aus GFK-Flechtschlauch
Patentiertes System zur prozesssicheren Preform-Fertigung aus Flechtschläuchen
Automatisierte Mehrlagen-Preformfertigung via IR-Aktivierung
Bei der Schichtung elastischer Textilschläuche neigt das Material systembedingt zum Verzug. Jede zusätzliche Lage erhöht bei manueller Verarbeitung das Risiko von Faltenbildung, unkontrollierten Wandstärken und veränderten Faserwinkeln. Diese Anlage fängt diese Dynamik über ein automatisiertes, mechanisch kontrolliertes Schichtverfahren ab und fertigt gebrauchsfertige Mehrlagenpreforms in Serie.
Systemmerkmal | Technische Umsetzung & Prozessvorteil |
| Schichtaufbau durch unser Patentiertes Führungsverfahren | Mehrere Lagen des GFK-Flechtschlauchs werden kontinuierlich und absolut faltenfrei übereinandergeführt. Die programmierte Faserorientierung bleibt in jeder Schicht erhalten. |

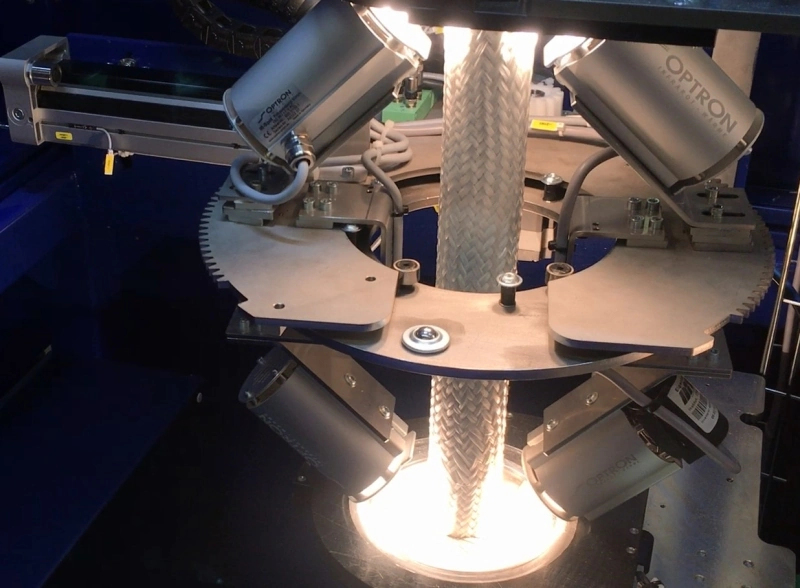

Fixierung per Infrarot-Aktivierung im Vorschub | Hochleistungs-Infrarotstrahler aktivieren den Binder im Gewebe punktgenau im laufenden Prozess. Das fixiert den Schichtverbund sofort und sichert die Maßhaltigkeit. |

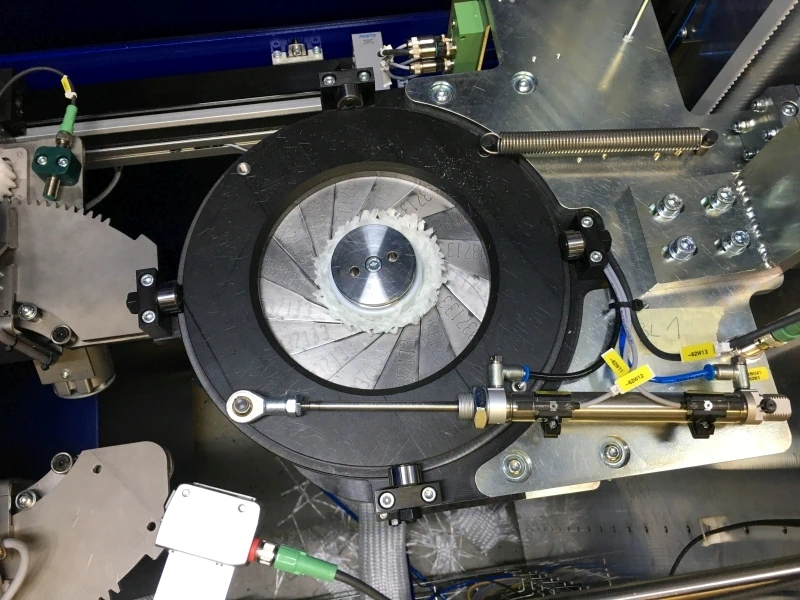

Konfektionierung mittels integrierter Beschnitteinheit | Das automatisierte Ablängen erfolgt direkt in der Anlage. Nachgelagerte, manuelle Zuschnittsschritte entfallen vollständig. |

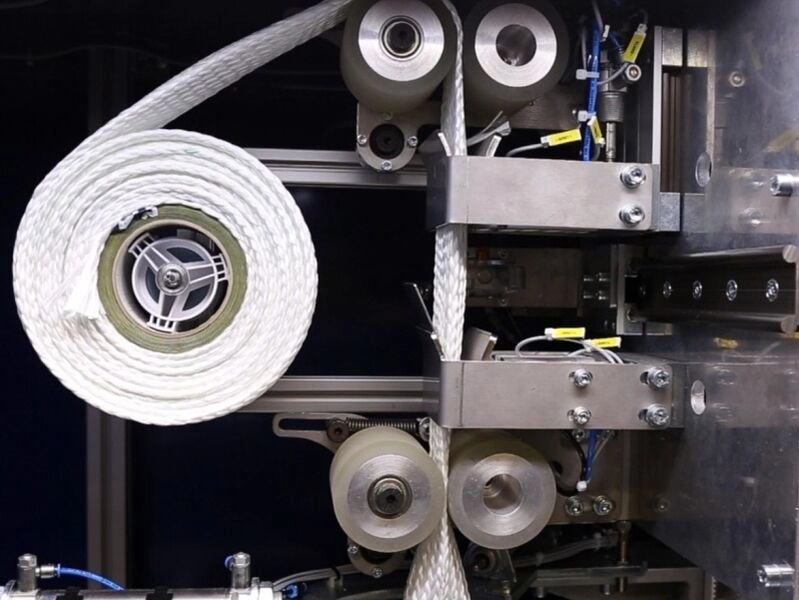

| Effizienz | Die sensorüberwachte Schlauchzuführung reduziert den Materialabfall auf ein technisches Minimum. |

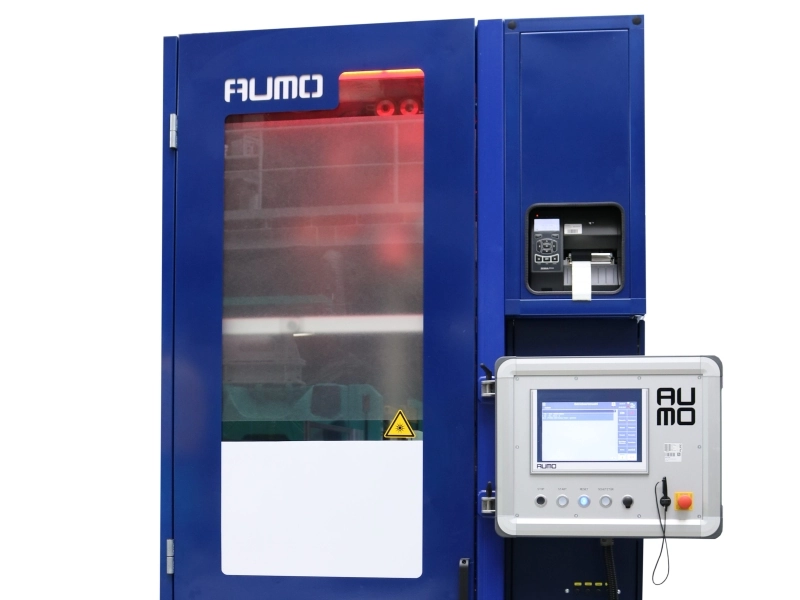

Die Anlage kontrolliert die elastischen Eigenschaften des GFK-Schlauchs über den gesamten Prozessweg vollautomatisch. Durch die Kombination aus dem patentierten Schichtverfahren und der thermischen Fixierung im Takt liefert das System prozesssichere Rohlinge für die Bauteilserie.
